DC-43M. Плата управління відкатним приводом 220 В.

  • В наявності
  • Код: DC-43

1 690 ₴

+380671704211
  • +380 (67) 170-42-11
  • +380 (50) 221-09-78
  • +380 (50) 762-09-86
  • +380 (63) 433-73-34
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
DC-43M. Плата управління відкатним приводом 220 В.
DC-43M. Плата управління відкатним приводом 220 В.В наявності
1 690 ₴
+380671704211
  • +380 (67) 170-42-11
  • +380 (50) 221-09-78
  • +380 (50) 762-09-86
  • +380 (63) 433-73-34
Опис
Характеристики
Специфікації
Інформація для замовлення

Плата керування (контролер) DC-43M. По суті, це плата за радіокерування воротами - відкатними, ролетними, підйомними. Контролер має виходи для електропросування вперед-назад (вверх-вниз), входи кінцевих вимикачів (nc), фотоелементів і сигнальної лампи. Можете замінити цим контролером вишодшу з ладу плату будь-якого приводу відкатних воріт з двигуном 220 В ітд. Інструкція з експлуатації та програмування.

Плата керування для відкатних воріт

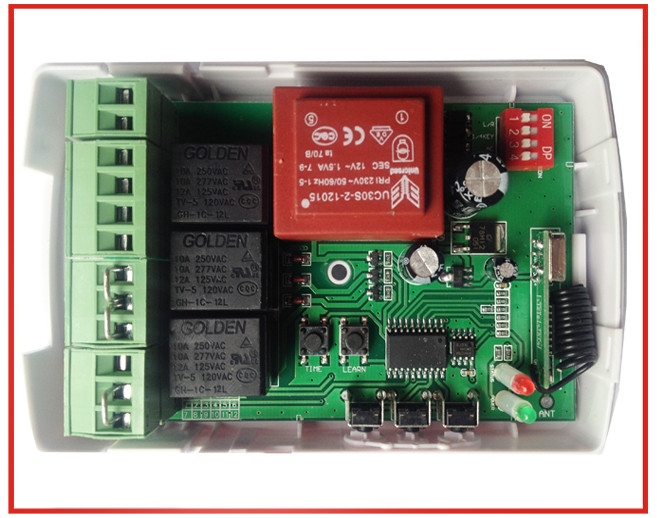

Плата знаходиться у спеціальному корпусі, який захищає її від конденсату.

Плата керування для відкатних воріт

Схема розключення:

Як свідчить практика, фотоелементи краще підключати або з використанням окремого блоку живлення (трансформатора) 12-24В невеликої потужності (100-500 мА), або "взяти" 12 В змінного струму прямо з вторинної обмотки трансформатора плати. Це викликано малою потужністю встановленого на платі стабілізатора 7812 і щоб унеможливити вихід його з ладу краще не використовувати клему +12В плати. Схема підключення фотоелементів у цьому випадку наведена нижче;

Плата керування для відкатних воріт DC-43-M
Заміна оплати керування електропривіду для відкатних воріт BFT DEIMOS-АС600
Плата керування для відкатних воріт

купить плату для откатных ворот
Відео огляд:

Як встановити плату у пристрій Professional PS-IZ, GANT BS-IZ, PS-IZ-370 або будь- який інший пристрій з двигуном 220В

Як запрограмувати пульт дистанційного керування:

Як правильно користуватися пультом на цій платі:

Апдейт: Проблема характерна переважно для старих пультів-слайдерів Т-15, інші типи пультів можуть працювати цілком нормально.

Часто з'являється інсталяційний ньюанс: оскільки ця плата встановлюється як правило, на приводу 8-10 і більше річної давності, то цілком логічно сподіватися, що система кінцевих вимикачів також може бути у досить зношеному або навіть не робочому стані. Тому для правильної плати і відповідно до воріт бажано перевірити працездатність концепцій тестером-мультометром.

Приклади таких ньюансів:

Герконы для откатных ворот

Концевик для откатных ворот

DC-43M. Плата управління відкатним приводом 220 В.

Основні
ВиробникGant
Країна виробникКитай
ПризначенняДля воріт і шлагбаумів
ТипБлок управління
Частота432.92 МГц
Напруга живлення230 VAC
Вхід фотоелементівє
Вихід на сигнальну лампуЄ
Харчування аксесуарів12 VDC
Вихід для зовнішніх кнопок управліннянемає
Комутована потужністьдо 1кВт
