Комплект відкатних воріт "Звари Сам" для отвору 3-3,5 м.

Для тих наших клієнтів, хто вміє і любить робити щось своїми руками, а також вникати в суть процесу у нас є дуже вигідні пропозиції - Відкатні ворота-конструктор з Т-профілю "Звари Сам" для отвору до 3,5м та висотою до 2.13м. Перевагами цього комплекту є абсолютно мінімальний обсяг зварювальних робіт, можливість "маневру" по розмірах, і звичайно ж, ціна. Повний опис технології складаняя тут, або у прікріпленому PDF файлі.

Фурнітура, що входить у комплект - SP PREMIER STANDART-500. Направляюча 5 м.

Комплект для збірки включає в себе:
- Фурнітуру для відкатних воріт SP PREMIER STANDART-500, пассивированная напрямна 5 м. Товщина направляючої 3,6 мм
- Т-профіль 60х25+20х20 товщина 2 мм - необхідна кількість 8 м. п.

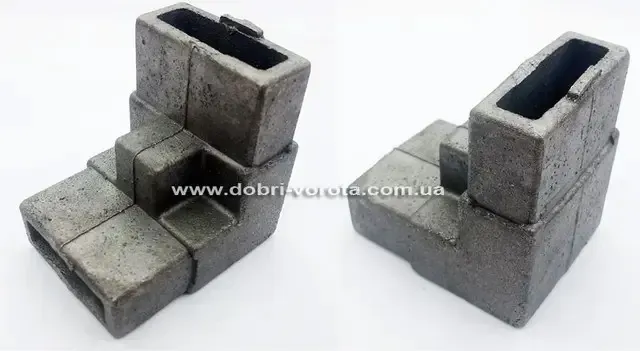

- З'єднувальні куточки для Т-профілю - 2 шт
* Дана пропозиція передбачає самостійну покупку труби 60х30 і 40х20 на найближчій металобазі. Скільки і яких труб потрібно взяти на металобазі Ви можете дізнатися в розділі Креслення відкатних воріт. Зазвичай це 60х30 - 3 м і 40х20 - 14 м.
Для кращого розуміння, Ви купуєте ось таку комплектацію;

У реальності це виглядає так:

А ось це необхідно докупити найближчій зручній на металобазі;

Ми постаралися максимально оптимізувати і спростити зварювання каркасу, у зв'язку з чим збірка відкатних воріт перетворилася в просту дію. Крім того з нашими комплектами Ви економите свій час і досить відчутні гроші. Комплект дозволяє перекрити отвори від 3 до 4 метрів. З т-профілю можна робити каркаси для воріт з прорізом не більше 4м. а також хвіртки. Ворота з отвором понад 4,3 м з т-профілю вже не робляться, там застосовується звичайна схема з профільних труб 60х30 і 40х20.
Розглянемо детальніше формування каркасу воріт з т-профілю. З т-профілю формуємо тільки 3 сторони прямокутника, в який ляже наш матеріал зашиття (профнастил, штахетник, ітд), т-профіль на схемі позначено блакитним кольором. Прямокутник цей повинен бути ширше на 100-200мм у кожну сторону ніж отвір, це потрібно щоб не було щілин, а також для правильної фіксації воріт верхніми роликами і вловлювачами. Тобто якщо отвір 4м, то зашита частина буде 4,2 м (можна і більше). З'єднання т-профілю найпростіше робити так званої "драбинкою". У нижній частині проемной частини та в районі противаги-трикутника т-профіль тягнути не треба - це не має сенсу як в плані міцності для профнастильных воріт, так і не естетично на вигляд. У проемной частини воріт замість т-профілю, прямо до напрямної приварюється труба 40х20 - вона функціонально завершує рамку, в яку потім ляже профнастил. Далі вварюємо вертикальні перемички з труби 40х20, відстань між ними вибирається з урахуванням ширини ваших листів профнастилу (зазвичай 1,15 м), так щоб перестык листів відбувався за цим стійок. І одну горизонтальну перемичку, на схемі ці перемички позначені червоним кольором. Після цього формуємо противагу наших воріт - просто з'єднуємо трубою 60х30 край направляючої консолі з верхнім краєм нашого прямокутника з т-профілю, позначена на схемі зеленим кольором. Ось власне і все. Пару слів про те як стикувати і зварювати т-профіль. Без спеціальної оснастки намагатися зарізати краю профілю під 45 градусів Ваш покірний слуга не рекомендував би. Все робиться дуже просто - за допомогою спеціальних з'єднувальних куточків і тільки у верхніх кутах конструкції: Див фото:

Як вже говорилося, у невеликих відкатних воріт з отвором 3-4 м в нижній частині воріт можна не "гнати" т-профіль, а приварити там трубу 40х20, в цьому випадку профнастил буде підходити прямо до консолі, що виглядає досить акуратно: Таке компонування має багато плюсів: не треба купувати т-профіль для нижньої частини (це гроші), не потрібно внизу нічого зарізати ітд, більш простий процес зварювання в нижній частині воріт, естетичний зовнішній вигляд. Крім того труба 40х20 покладена на ребро навіть жорсткіша ніж т-профіль.

Каркас після зварювання і грунтування:

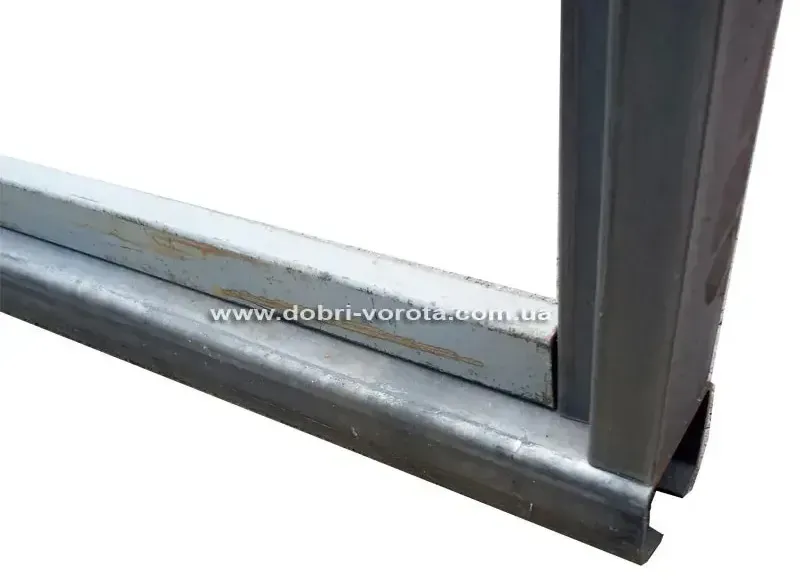

Противагу воріт: видно з'єднання труби 60х30 з направляючою.

Ось так буде в цьому випадку приходити профнастил до консолі: Установці електродвигуна це не перешкоджає, на міцність профнастильных воріт не впливає жодним чином.

При відкладанні висоти воріт і зварюванні каркаса потрібно врахувати, що дорожній просвіт фурнітури 70мм і висота направляючої 60мм. Т. е каркас "починається" на позначці 130 мм від рівня чистої підлоги. См фото:

Тепер про самому процесі. Всі елементи перед зварюванням повинні бути погрунтовані. Зрозуміло, що у більшості користувачів немає ні стапеля, ні зварювального столу, тому виставляємо напрямну на рівній поверхні на металевих трубах-підкладках в горизонтальний рівень і бажано "прихопити" до них напрямну зварюванням, щоб не "ерзалось", ось так:

Після того, знову ж за рівнем приварюють 2 вертикальні стійки з т профілю, які задають ширину полотна воріт, не забуваємо про перекриття отвору на 100-200 мм в кожну сторону.

Після цього потрібно приварити верхню частину (тут знадобляться помічники, струбцини і косинець) і завершити прямокутник, дуже бажано поміряти діагоналі і переконатися, що конструкція не пішла в паралелограм. Також все має бути в одній площині. До цього етапу слід підійти відповідально. Інша справа техніки - з'єднуємо край консолі з верхом прямокутника трубою 60х30 і вварюємо нижню трубу 40х20 і перемички. Кінцевий результат:

Наприклад: допустимо Вам потрібно зробити каркас відкатних воріт для прорізу шириною 3-3.5 м і висотою 2 м. Виходить наступний кошторис:
Фурнітура до 500 кг з 5 м напрямною товщиною 3.6 мм - 3490 грн.
Т-профіль 8 м.п. – 1920 грн.
Труба 60х30 для противаги - 3 м - 130 * 3 = 390 грн.
Труба 40х20 для перемичок та вниз - 14 м.п. 14 * 60 = 840грн.
Разом: 7040.
Якісь шматочки у Вас неминуче залишаться, але це треба розцінювати швидше як бонус - у господарстві завжди стане в нагоді, тому що купуючи нарізку в інтернеті Ви все одно платите за них, тільки вони йдуть у металобрухт, а не Вам.

Як бачите, все досить просто. Купивши у нас фурнітуру для відкатних воріт і т-профіль Ви зможете легко і просто зварити відкатні ворота своїми руками та заощадити при цьому від 10 до 40 тисяч гривень, ніж при замовленні "під ключ".

Скільки і яких труб потрібно взяти на металобазі Ви можете дізнатися в розділі Чертежі воріт. Ці креслення ви можете використовувати для зварювання воріт з т-профілю, так як методика нічим не відрізняється від використання класичних профільних труб. Тепер коли ми дізналися основні моменти зварювання воріт з т-профілю і побачили всю простоту і невигадливість процесу, можна прийняти рішення, робити ці найпростіші речі самому або переплачувати за це комусь іншому.
